ATELIÊ III - EDIFÍCIO HIBRIDO
Matéria ministrada pelos professores: Cynthia Marconsini, Alexandre.
Sobre
Produto desenvolvido na disciplina de Ateliê de Projetos Integrados em Arquitetura, Urbanismo e Paisagismo III, do curso de Arquitetura e Urbanismo da Universidade Vila Velha-ES, que tem como tema a arquitetura de um edifício hibrido, localizado na Beira Mar, visando trazer para o aluno uma integração maior, juntando lançamento estrutural, planejamento de estacionamentos, e modelos arquitetônicos comercial, habitacional e de inclusão.
Edificio caju
ALUNAS: Caroline Nobre, e Júlia Schmidt
O EMPREENDIMENTO
Visando aproveitar todos os aspectos positivos da área e adequando a legislação ao maior aproveitamento do solo, foi projetado um edifício hibrido, de quadra aberta, contendo 08 pavimentos, e com 9400m² de área construida, subsolos privativo e rotativo, área de entreterimento, comercial, consultorios, lojas, e apartamentos de 02 quartos.
O térreo foi projetado para que ali aja convivio, permanecia e vivencias, de tanto quem utiliza das dependencias do edificio, como quem esta passando por ali.
PAVIMENTOS

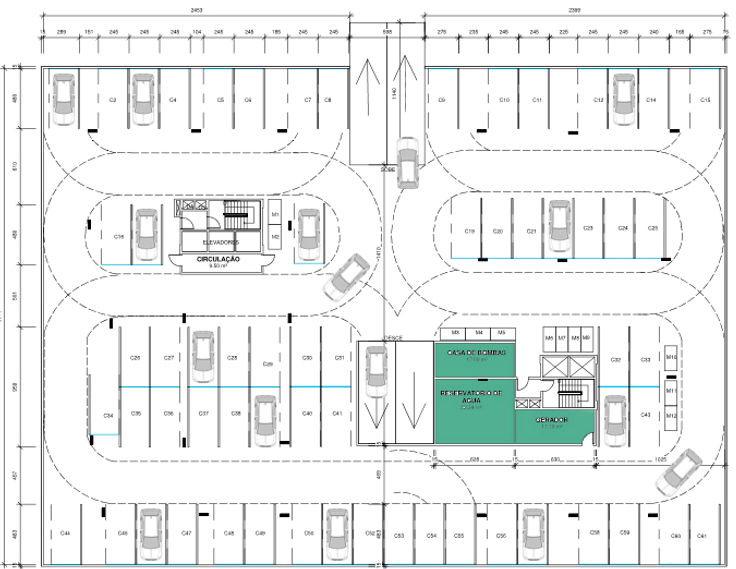

SUBSOLO 01
O primeiro subsolo é rotativo e de uso das salas comerciais, empresariais e consultorios, contém em torno de 63 vagas de carros, 15 vagas para motos, 01 vaga para PNE.
Nele também esta situado as áreas tecnicas para o edificio, como: reservatorio de água, casa de maquinas, e geradores.
É de uso privado dos apartamentos, contém em torno de 63 vagas de carros, 15 vagas para motos, 01 vaga para PNE.
SUBSOLO 02
Contendo 16 lojas, e 02 áreas de comercio que podem ser destinadas a lanchonetes, bares ou cafés, esses usos atraem usuarios para a quadra aberta, o paisagimos, e a paginação de piso também tem a função de auxiliar nesse aspecto.
TÉRREO
Esse andar é como uma continuação da sensação que gostariamos que o térre da, com grandes varandas, vegetação e mobiliario, essa área com uma linda vista, complementa o uso dos ambientes internos que contemplam 06 lanchonetes, uma livraria, uma galeria, uma sala de cinema, e 01 unidades de banheiros, para a circulação de uma predio para o outro usamos uma passarela, que faz conexão dessa areas e permite uma visua superior do térreo.
1º PAVIMENTO - ENTRETERIMENTO
Contendo 23 consultórios variando a metragem de pequenos ambientes e grandes, todos contém banheiros acessíveis, e fachadas envidraçadas, e uma circulação de um prédio para outro que se da através de passarelas.
2º PAVIMENTO - CONSULTÓRIOS
Sendo o andar de escritórios o da esquerda, e contendo 10 salas por andar, cada uma possui seu banheiro e sua circulação se da através do elevador, foram criados jardins internos no pavimento para auxiliar na ventilação sombreamento e qualificar a visual do usuário.
Já o andar de apartamentos contempla 06 apartamentos com 02 quartos cada,todos com visuais aprazíveis, ventilação e insolação controlados, também foram criados jardins internos para auxiliar no conforto do usuário.
3º/5º/7º PAVIMENTOS - ESCRITÓRIOS/ APARTAMENTOS
Sendo o ardar da esquerda, possui 02 ambientes de grande metragem com planta livre, contendo apenas 02 banheiros cada, um feminino e outro masculino.
A ideia de jardim interno no pavimento para auxiliar na ventilação, sombreamento e qualificar a visual do usuário permanece.
Já o andar de apartamentos segue o tipo mencionado anteriormente.
4º/6º PAVIMENTOS - ESCRITÓRIOS/ APARTAMENTOS
AMBIÊNCIAS
 |  |  |
|---|---|---|
 |  |  |
 |
Os vidros localizados na parte inferior são fixos, e os superiores moveis, sendo movimentados conforme desejo do usuário. O brises são automatizados, e cada empresa controla os que estão localizados na sua porção do ambiente, as “caixas verdes” são irrigadas através de um sistema de capitação da chuva, sendo liberado por sistema de gotejamento
Sendo a fachada oeste predominantemente de uso empresarial, onde o funcionamento e permanência é intenso na parte da tarde (13h as 18h), foram projetados brises verticais, alternado com “caixas verdes” de mesma modulação, esta por essa vez sobrea por total, já os brises que são automatizados sua incidência pode ser controlada.
As visuais e privicidade são preservadas mesmo com o uso desses artifícios de proteção solar, pois os memos além de posicionados de forma alternada, não cobrem toda as fachadas
A arquitetura da edificação permite que a ventilação circule por toda área, e jardins criados em alguns andares intensificam isso, outra decisão projetual que aumenta a ventilação natural é a separação das torres, sendo ligada por passarelas, mas as mesmas são posicionadas de formas alternadas para não se tornarem barreiras
